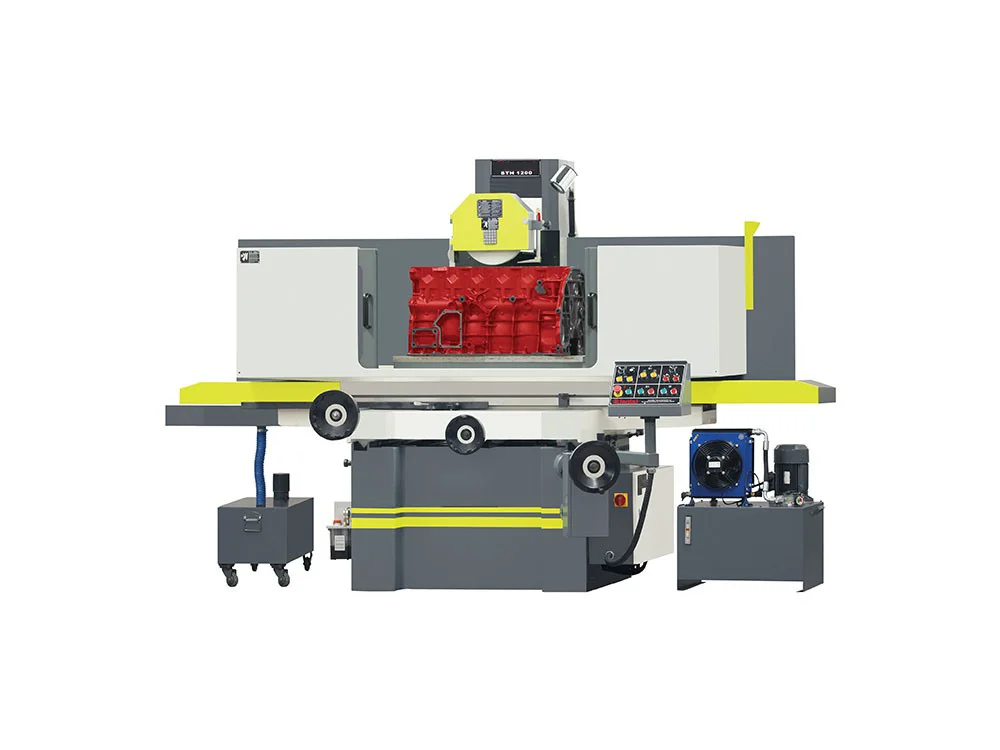

STH 1200
آلة تجليخ سطح المغزل الأفقي STH 1200: مصممة لطحن كتل المحرك ورؤوس الأسطوانات والأسطح المماثلة بالدقة والمواصفات المطلوبة. الطاولة العلوية والطاولة الوسطى والجسم الرئيسي وأجزاء رأس العمل مصنوعة من الحديد الزهر المؤهل المقاوم للتآكل. يمكن أن يتحرك رأس الطحن يدويًا وتلقائيًا. تتم عملية التغذية بالحركة اليدوية. طاولة مغناطيسية تثبت جزء الطحن على المنضدة وتوفر عملاً سريعًا وسهلاً. تؤدي حركة جميع الجداول الموجودة على الشرائح “V” إلى إطالة وقت تشغيل الماكينة. تتم حركة الماكينة وعمليتها من خلال لوحة التحكم وذلك لتوفير عمل سريع وسهل.
| TECHNICAL SPECIFICATIONS | STH 1200 | |
|---|---|---|
| Table size | 406×1020 mm | |
| Longitudinal travel | 1200 mm | |
| Cross travel | 450 mm | |
| Maximum distance from spindle center to chuck table | 750 mm | |
| Chuck size | 400×1000 mm | |
| Speed of longitudinal movement | 7~23 m/min | |
| Table cross automatic movement | 0,1 ~ 8 mm | |
| Table cross rapid movement | 990 mm/min | |
| Table cross manuel movement | 0,02 mm/div | |
| Wheelhead vertical rapid movement | 460 mm/min | |
| Wheelhead vertical manuel movement | 0,005 mm/div | |
| Grinding wheel speed | 1450 rpm | |
| Grinding wheel size | 350x40x127 mm | |
| Spindle motor power | 5,5 kw | |
| Hydraulic motor power | 2,2 kw | |
| Cooling pump motor power | 0,09 kw | |
| Elevating motor power | 0,25 kw | |
| Cross feed motor power | 0,04 kw | |
| Loading capacity (include chuck) | 600 kg | |
| Total rated power | 8,5 kw | |
| CODE | STANDARD EQUIPMENTS | ADET / QUANTITY |
| STD 280 | Electromagnetic table (400×1000 mm) | 1 |
| STD 281 | Grinding wheel (350x40x127 mm) | 1 |
| STD 282 | Grinding wheel flange | 1 |
| STD 283 | Static balancing stand for grinding wheel | 1 |
| STD 284 | Grinding wheel balancing shaft | 1 |
| STD 285 | Grinding wheel dresser (with diamond) | 1 |
| STD 286 | Grinding flange extractor | 1 |
| STD 287 | Parallel support 100×500 mm (For cylinder head) | 2 |
| STD 288 | Balancing nuts and rubbers | 10 |
| STD 564 | Cylinder head clamping plate | 4 |
| STD 289 | Spot light | 1 |
| STD 290 | Full splash guard | 1 set |
| STD 291 | Hydraulic system | 1 set |
| STD 292 | Coolant system | 1 set |
| STD 293 | Service tool kit | 1 set |
| STD 294 | Operating manuel | 1 |
| DIMENSIONS | ||
| Length | 3600 mm | |
| Height | 2200 mm | |
| Width | 2400 mm | |
| DIMENSIONS WITH PACKING | ||
| Length | 3860 mm | |
| Height | 2300 mm | |
| Width | 2450 mm | |
| WEIGHTS | ||
| Without packing | 3300 kg | |
| With packing | 3600 kg | |
